産品名稱：

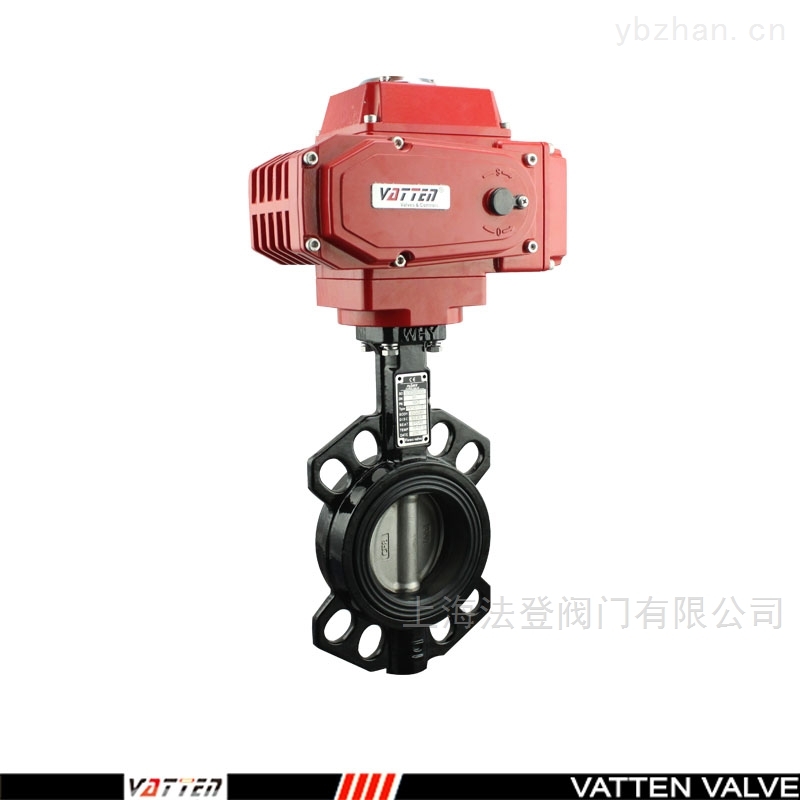

電動對夾蝶閥 對夾式過水蝶閥
産品型号： D971
産品時間： 2022-11-02
電動對夾蝶閥 對夾式過水蝶閥有開關型和智能調節型二種控制方式，閥體與VTA電動執行機構配套,輸入控制信号（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強勁、體積小、性能可靠、配套簡單、流通能力大，特别是适合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

産品介紹

  • 電動對夾蝶閥 對夾式過水蝶閥概述：

  • 本産品（同心蝶閥）采用中線型結構設計，閥闆中心與閥體中心是同心的，即閥杆軸心、蝶闆中心與閥體中心都在同一位置上，形成兩側中心對稱，閥杆軸心線與蝶闆中心平面在同一個平面内并與閥體管道中心線垂直相交。

  • 電動對夾蝶閥 對夾式過水蝶閥原理：

  • 本産品閥杆與蝶闆垂直放置，閥杆從蝶闆的中心通過，當閥門關閉，通過旋轉閥闆，閥闆的外圓密封面擠壓合成橡膠閥座，合成橡膠閥座産生彈性變形和彈性力形成的密封比壓，以确保閥門的密封。

  • 本産品的結構特點：

  • 1.同杆可設計成通杆，穿銷釘和兩節杆六方頭連接結構。

  • 2.由于閥座密封面與靠背爲一體，從而減少了閥座的變形量。

  • 3.蝶闆的回轉中心（即閥杆的中心）位于閥體的中心線和蝶闆的密封面截面上。

  • 4.關閉時蝶闆的外圓密封面擠壓合成橡膠閥座，使閥座産生彈性變而形成彈性力作爲密封比壓保證蝶閥的密封。

  • 【閥體材質】：球墨鑄鐵、304、316、UPVC

  • 【閥闆材質】：304、316、316L、尼龍闆、鋁青銅、球鐵鍍鎳

  • 【密封閥座】：NBR、EPDM、PTFE

  • 【公稱通徑】：DN25-DN1000

  • 【結構形式】：A型、LT凸耳式

  • 【連接方式】：對夾

  • 【電壓範圍】：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%

  • 【溫度範圍】：NBR：-15～80℃ EPDM：-15～85℃ PTFE：-20～155℃

  • 【電動執行器】：開關型有源燈指示反饋 開關型無源觸點信号反饋 開關型電位計反饋 調節型輸入輸出4-20mA 防爆開關型、防爆調節型 EX dⅡBT4防爆等級
