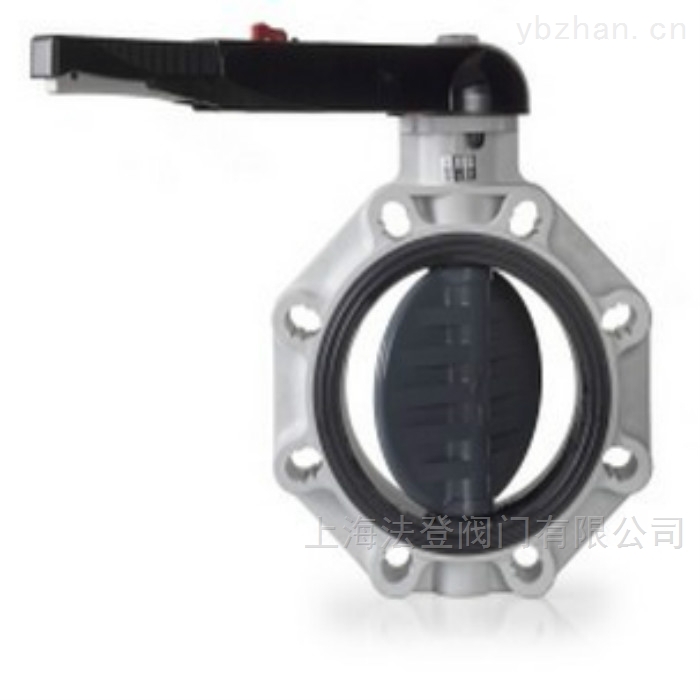

FIP手動塑料蝶閥

FIP手動塑料蝶閥：

塑料蝶閥與管路系統連接的方式有

對焊連接：閥門連接部位的外徑與管材的外徑相等，閥門連接部位端面與管材的端面相對進行焊接；

插口粘結連接：閥門連接部位爲插口形式，與管件進行粘結連接；

電熔承口連接：閥門連接部位爲内徑敷設電熱絲的承口形式，與管材進行電熔連接；

承口熱熔連接：閥門連接部位爲承口形式，與管材進行熱熔承插連接；

承口粘結連接：閥門連接部位爲承口形式，與管材進行粘結承插連接；

承口橡膠密封圈連接：閥門連接部位爲内鑲橡膠密封圈的承口形式，與管材進行承插連接；

法蘭連接：閥門連接部位爲法蘭形式，與管材上的法蘭進行連接；

螺紋連接：閥門連接部位爲螺紋形式，與管材或管件上的螺紋進行連接；

活接連接：閥門連接部位爲活接形式，與管材或管件進行連接。 一個閥門上可以同時具有不同的連接方式。

塑料蝶閥是用圓形蝶闆作啓閉件并随閥杆轉動來開啓、關閉和調節流體通道的一種閥門。蝶閥的蝶闆安裝于管道的直徑方向。在蝶閥閥體圓柱形通道内，圓盤形蝶闆繞着軸線旋轉，旋轉角度爲0°~90°之間，旋轉到90°時，閥門則全開狀态。

塑料蝶閥的開度與流量之間的關系，基本上呈線性比例變化。如果用于控制流量，其流量特性與配管的流阻也有密切關系，如兩條管道安裝閥門口徑、形式等全相同，而管道損失系數不同，閥門的流量差别也會很大。

如果閥門處于節流幅度較大狀态，閥闆的背面容易發生氣蝕，有損壞閥門的可能，一般均在15°外使用。

FIP手動塑料蝶閥：

塑料蝶閥處于中開度時，閥體與蝶闆前端形成的開口形狀以閥軸爲中心，兩側形成完成不同的狀态，一側的蝶闆前端順流水方向而動，另一側逆流水方向而動，因此，一側閥體與閥闆形成似噴嘴形開口，另一側類似節流孔形開口，噴嘴側比節流側流速快的多，而節流側閥門下面會産生負壓，往往會出現橡膠密封件脫落。

塑料蝶閥和蝶杆本身沒有自鎖能力，爲了蝶闆的定位，要在閥杆上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶闆具有自鎖能力，使蝶闆停止在任意位置上，還能改善閥門的操作性能。

塑料蝶閥操作力矩，因開度及閥門啓閉方向不同其值各異，卧式蝶閥，特别是大口徑閥，由于水深，閥軸上、下水頭差所産生的力矩也不容忽視。另外，閥門進口側裝置彎頭時，形成偏流，力矩會有增加。閥門處于中間開度時，由于水流動力矩起作用，操作機構需要自鎖。
