産品名稱：

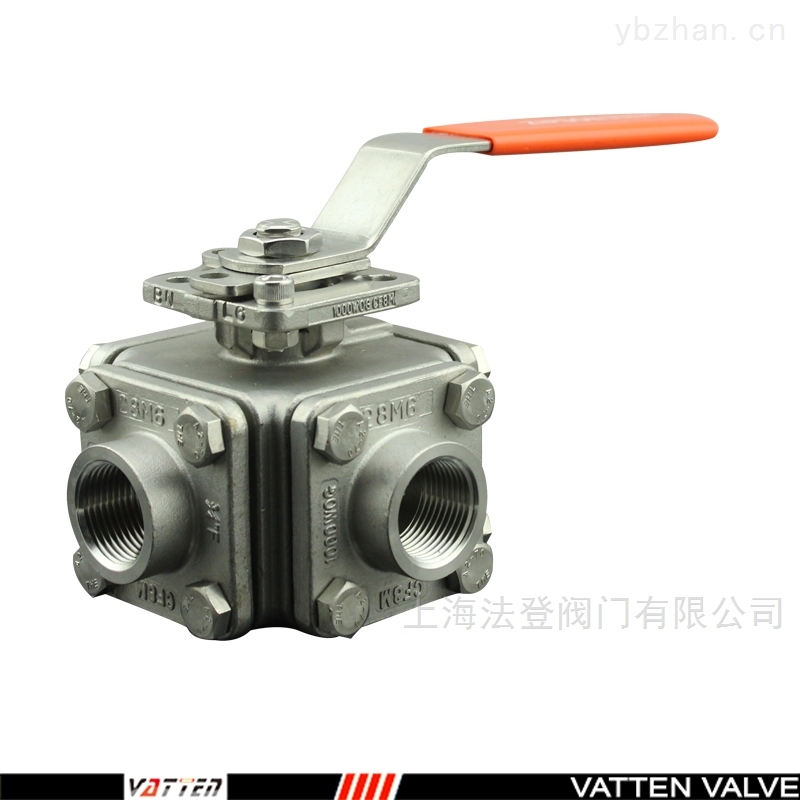

Q16F手動四通不鏽鋼螺紋球閥
産品型号： VT2BHN33A産品時間： 2022-11-14Q16F手動四通不鏽鋼螺紋球閥工作原理是通過執行器90度的旋轉來帶動球體旋轉，以達到介質的流通與阻斷。适用于輕工機械體積小、空間窄的場合。
産品介紹
閥門的密封性能是指閥門各密封部位阻止介質洩漏的能力，它是閥門重要的技術性能指标。閥門的密封部位有三處：啓閉件與閥座兩密封面間的接觸處；填料與閥杆和填料函的配合處；閥體與閥蓋的連接處。其中前一處的洩漏叫做内漏，也就是通常所說的關不嚴，它将影響閥門截斷介質的能力。對于截斷閥類來說，内漏是不允許的。後兩處的洩漏叫做外漏，即介質從閥内洩漏到閥外。外漏會造成物料損失，污染環境，嚴重時還會造成事故。對于易燃易爆、有毒或有放射的介質，外漏更是不能允許的，因而閥門必須具有可靠的密封性能。
Q16F手動四通不鏽鋼螺紋球閥
設計特性: 防火結構設計 采用ISO 5211直接安裝執行器的平台設計
球閥與球體之間帶防靜電裝置
閥杆防爆裝置出設計
雙層閥杆填料符合德國TUV TA-LUFL的閥杆洩漏測試要求
雙蝶形彈片自動壓緊填料設計
參照标準： 設計：EN12516-1、GB/T12224. ISO5211.
材料：ASTM A351、EN10213-4、ASTM A216.
檢測：EN1226-1、API 598、GB13927.
連接方式：BSPT、 BSP、 NPT.、DIN2999.
使用條件: 溫度:-40℃~+180℃
壓力等級:PN63
真空度:10-1Torr
閥體：CF8M，CF8，WCB
閥蓋：CF8M，CF8，WCB
球體：316，304
閥座：PTFE PPL
閥杆：316，304
防靜電裝置：316，304
止推碟片：PTFE、 柔性石墨
填料：PTFE、 柔性石墨
過渡墊片：增強聚四氟乙烯、 柔性石墨
填料壓壞：304
蝶簧：301
密封墊片：PTFE、柔性石墨+不鏽鋼絲
Q16F手動四通不鏽鋼螺紋球閥結構特點及用途:
1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不鏽鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
