産品名稱：

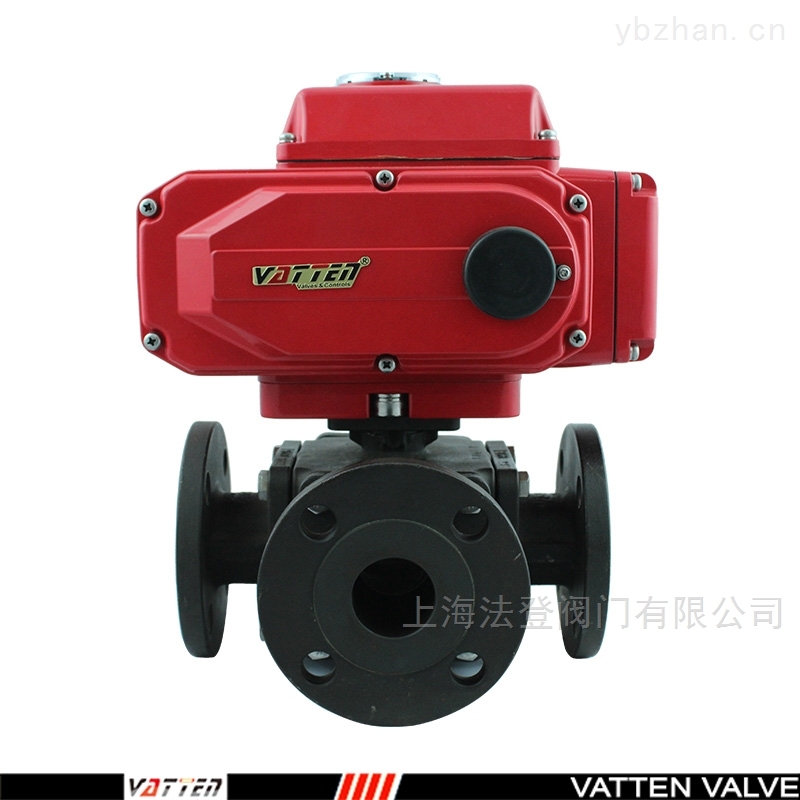

山東鋼制三通球閥
産品型号： Q942F産品時間： 2022-12-22一體化結構（通常稱爲整體型）：控制單元與電動執行器封裝成一體，無需外配控制單元即可現實就地操作，遠程隻需輸出相關控制信息就可對其進行操作。 此結構的優點是方便系統整體安裝，減少接線及安裝費用，容易診斷并排除故障。但傳統的一體化結構産品也有很多不完善的地方，所以産生了智能電動執行器。德國VATTEN法登閥門爲您提供優質山東鋼制三通球閥，不僅僅是改變！
産品介紹
一體化結構（通常稱爲整體型）：控制單元與電動執行器封裝成一體，無需外配控制單元即可現實就地操作，遠程隻需輸出相關控制信息就可對其進行操作。 此結構的優點是方便系統整體安裝，減少接線及安裝費用，容易診斷并排除故障。但傳統的一體化結構産品也有很多不完善的地方，所以産生了智能電動執行器。德國VATTEN法登閥門爲您提供優質山東鋼制三通球閥，不僅僅是改變！
電動執行器選配： VTA系列、VTQ 系列
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制AC24等） 50/60Hz
防護等級： IP67、IP68可選 功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信号反饋： 有源信号、S無源信号
帶加熱器： 可在潮濕環境中幹燥執行器内元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信号,實現閥門調節功能
備注: 電動執行器參數請另參考所選配的電動執行器資料.
法蘭球閥标準規範
設計标準：GB/T12237-1989;DIN3357/1,2:API608
法蘭尺寸：GB/T9113.1、JB/T79；DIN3202;JIS B2002;ASME B16.10
結構長度：GB/T12221-1989;DIN3202;JIS B2002:ASME B16.10
檢驗試驗：GB/T13927;DIN3230/3;API598;JIS B2003
山東鋼制三通球閥
【閥體材質】：球閥、304、316、UPVC
【閥芯材質】：304、316、316L
【密封閥座】：PTFE、PPL、合金
【壓力等級】：1.6MPa -6.4MPa
【公稱通徑】：DN15-DN300
【結構形式】：L型、T型
【連接方式】：法蘭
【電壓範圍】：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
【溫度範圍】：PTFE：-30～180℃ 、PPL：-30～250℃、合金：-30～400℃
【電動執行器】：開關型、調節型；可選防爆系列電動執行器
2．調節型（閉環控制） 調節型電動執行器不僅具有開關型一體化結構的功能，還能對閥門進行精确控制，調節介質流量。
a）控制信号類型（電流、電壓） 調節型電動執行器控制信号一般有電流信号（4～20mA、0～10mA）或電壓信号（0～5V、1～5V），選型時需明确其控制信号類型及參數。
b）工作形式（電開型、電關型） 調節型電動執行器工作方式一般爲電開型（以4～20mA的控制爲例，電開型是指4mA信号對應的是閥關，20mA對應的是閥開），另一種爲電關型（以4-20mA的控制爲例，電開型是指4mA信号對應的是閥開，20mA對應的是閥關）。
c）失信号保護 失信号保護是指因線路等故障造成控制信号丢失時，電動執行器将控制閥門啓閉到設定的保護值，常見的保護值爲全開、全關、保持原位三種情況。
