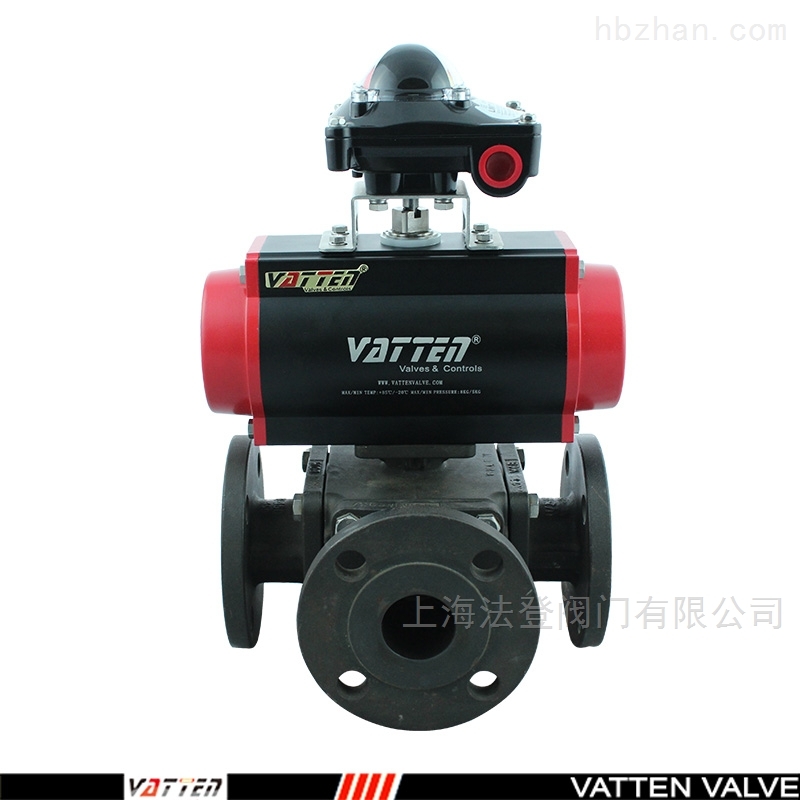

山東智能型Modbus RTU 通訊協議三通球閥

ModBus網絡是一個工業通信系統，由帶智能終端的可編程序控制器和計算機通過公用線路或局部線路連接而成。其系統結構既包括硬件、亦包括軟件。它可應用于各種數據采集和過程監控。德國VATTEN法登閥門爲您提供優質山東智能型Modbus RTU 通訊協議三通球閥，不僅僅是改變！

山東智能型Modbus RTU 通訊協議三通球閥

電動執行器選配： VTA系列、VTQ 系列

作用形式： 普通開關型、調節型（4～20mA）

環境溫度： -30℃～+70℃

電源電壓： AC220V、AC380V（其他定制AC24等）  50/60Hz

防護等級： IP67、IP68可選 功能選項 （可選）

防 爆 型： 防爆等級：dⅡBT3/T4

信号反饋： 有源信号、S無源信号

帶加熱器： 可在潮濕環境中幹燥執行器内元件（可選）

手動功能： 電動執行器帶有手動開閥、關閥功能

調 節 型： 輸入4～20mA信号,實現閥門調節功能

備注: 電動執行器參數請另參考所選配的電動執行器資料.

法蘭球閥标準規範

設計标準：GB/T12237-1989;DIN3357/1,2:API608

法蘭尺寸：GB/T9113.1、JB/T79；DIN3202;JIS B2002;ASME B16.10

結構長度：GB/T12221-1989;DIN3202;JIS B2002:ASME B16.10

檢驗試驗：GB/T13927;DIN3230/3;API598;JIS B2003

【閥體材質】：球閥、304、316、UPVC

【閥芯材質】：304、316、316L

【密封閥座】：PTFE、PPL、合金

【壓力等級】：1.6MPa -6.4MPa

【公稱通徑】：DN15-DN300

【結構形式】：L型、T型

【連接方式】：法蘭

【電壓範圍】：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%

【溫度範圍】：PTFE：-30～180℃ 、PPL：-30～250℃、合金：-30～400℃

【電動執行器】：開關型、調節型；可選防爆系列電動執行器

目前工業控制現場大量使用了各種智能儀表用于生産過程檢測，把智能儀表檢測出來的數據傳送到監控計算機供顯示和分析是非常必要的環節，雖然智能儀表的通信協議種類繁多，但是很多智能儀表都具備RS-232 和RS-485 兩種通信接口類型。

網絡通訊協議的介紹

主機和從機之間搭建的RS-485 網絡，硬件是采用RS-485 接線，主從式半雙工通訊，主機呼叫從機地址，從機應答方式通訊。通信協議是MODBUS 通訊協議的RTU（遠程終端設備）模式，數據幀10 位，1 個起始位，8 個數據位，1 個停止位，無校驗。波特率：9600；19200；38400。  MODBUS 協議共有二十幾個功能編碼，經常用到MODBUS 協議的03H、06H、83H、86H 等幾個功能編碼就能夠實現基本數據的傳送。
