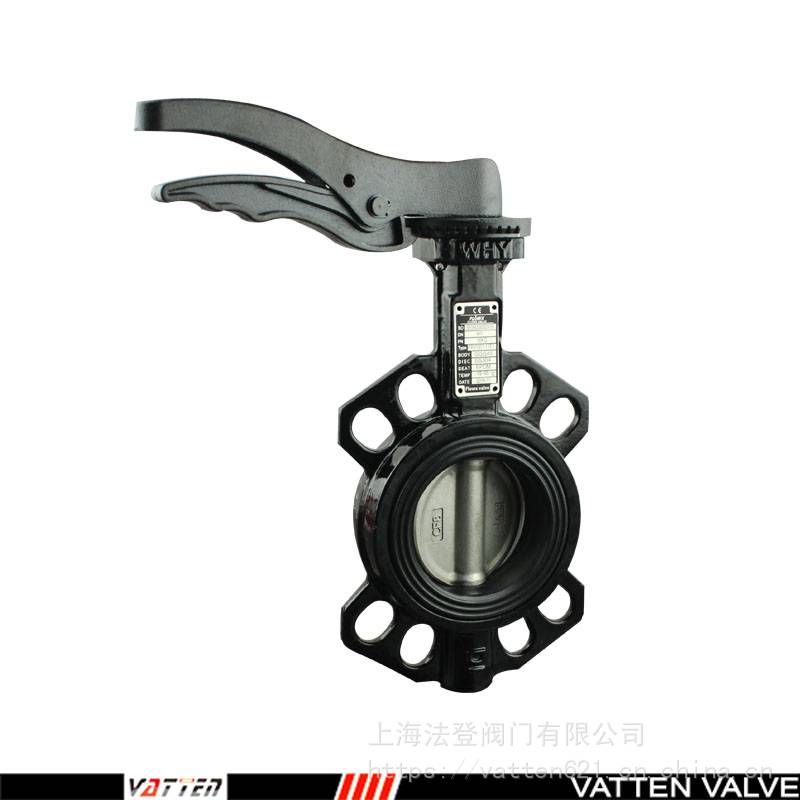

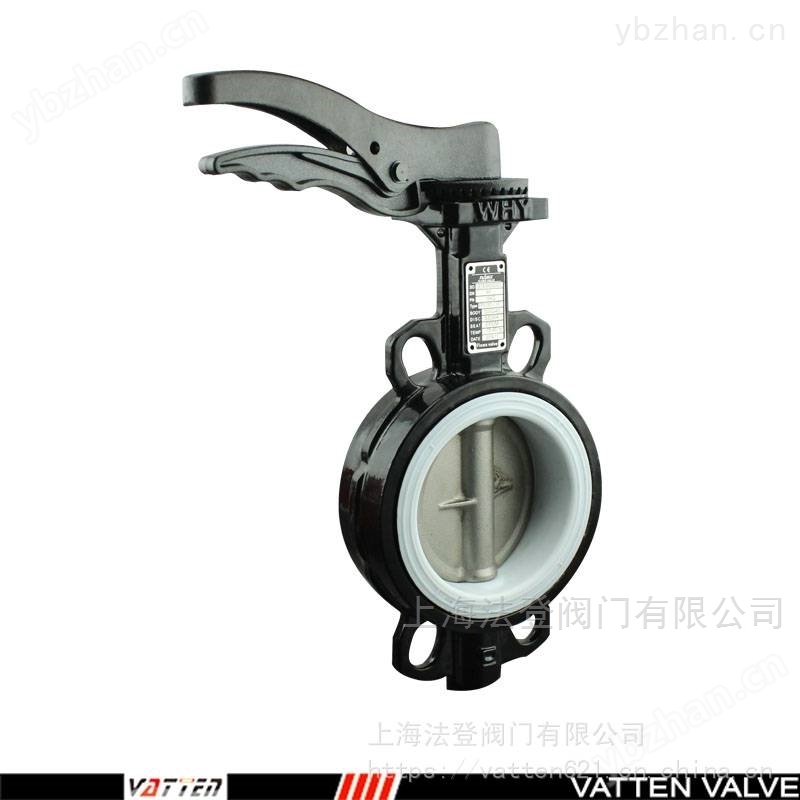

加長杆手柄蝶閥 結構簡單易操作蝶閥
對夾式蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啓閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于*開啓位置時，蝶闆厚度是介質流經閥體時的阻力，因此通過該閥門所産生的壓力降很小，故具有較好的流量控制特性，蝶閥體積小，占用空間小。密封性好，具體選用的時候，還是根據介質、溫度、壓力等來選型，對夾式蝶閥的安裝是用雙頭螺栓将閥門連接在兩管道法蘭之間。 蝶閥構成部件主要由閥體、閥杆、閥芯和閥座組成。閥體呈圓筒形，軸向長度短，内置蝶闆。
結構特點：
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往複回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控 制特性和關閉密封性能。
2、蝶閥可以運送泥漿，在管道口積存液體少。 低壓下，可以實現良好的密封。 調節性能好。
3、蝶闆的流線型設計，使流體阻力損失小，可謂是一種節能型産品。
4、閥杆爲通杆結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啓閉時閥杆隻作旋轉運動而不作升降運行，閥杆的填料不易破壞，密封可靠。與蝶闆錐銷固定，外伸端爲防沖出型設計，以免在閥杆與蝶闆連接處意外斷裂時閥杆崩出。
一、閥體采用環氧樹脂塗層，不容易掉漆
閥體材質分爲：鑄鐵、鑄鋼（WCB）、不鏽鋼、鋁合金（ADC12）、PVC
1、鑄鐵：CI 灰鑄鐵（易斷裂）、 DI球墨鑄鐵（強度度較好，可代替WCB）
2、WCB：鑄鋼，貨期久，16KG以内可用DI代替
3、不鏽鋼：304、316、304L、316L
4、鋁合金：代号ADC12，鋁合金蝶閥也叫防結露閥，一般用在較輕的PVC管道上防結露的特點體現在空調水系統的應用上，室内外溫差大，水珠易凝結，選用鋁合金材質可避免此現象，避免滲透。
5、塑料：（一般耐壓爲6KG左右，10KG以上建議客戶使用鋁合金替換 ）
UPVC，:耐弱酸弱堿，抗沖強度高，流體阻力小 質地輕 密封性好
PP：耐鹽酸、硫酸、耐腐蝕,
CPVC：耐熱性、耐酸、堿、鹽、氧化劑等的腐蝕
二、閥闆材質：
1、閥闆：尼龍闆、 鑄鋼、不鏽鋼（304,316,304L,316L）、球鐵電鍍 （電鍍闆）、UPVC、CPVC、 PP、鋁青銅(常用于海水淡化)、雙向鋼2507、雙相鋼1.4529
三、閥座材質：閥座：EPDM、PTFE、丁晴橡膠（NBR）、VITON
1. EPDM（三元乙丙）：黑色、軟密封，溫度：-15~85℃
性能：耐氧化、抗臭氧和抗侵蝕的能力，但遇油易老化
2. NBR（丁晴橡膠)：NBR具有優良的耐油性,其耐油性僅次于聚硫橡膠和氟橡膠，并且具有的耐磨性和氣密性。
3. PTFE（聚四氟乙稀，俗稱塑料王）：白色、軟密封，溫度：-20~150℃ 性能：耐熱性，耐磨損，耐腐蝕，不粘性，比較硬，一般過粉末，顆粒都可以
4. VITON：黑色、軟密封，溫度：-15~200℃，化學穩定性佳，耐高溫優異（氟橡膠的耐高溫性與矽橡膠一樣），耐老化性能好
5. 矽橡膠：除強堿不與任何物質發生反應無害無味，化學性質穩定，多用于衛生食品行業。
優點：
1、啓閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，适用于大口徑的閥門。
3、可以運送泥漿，在管道口積存液體***少。
4、低壓下，可以實現良好的密封。
5、調節性能好。
6、全開時閥座通道有效流通面積較大，流體阻力較小。
7、啓閉力矩較小，由于轉軸兩側蝶闆受介質作用基本相等，而産生轉矩的方向相反， 因而啓閉較省力。
8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。
9、安裝方便。
10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。
四、閥門選用
閥體：球墨鑄鐵、碳鋼、SS304、SS316
閥闆：304、尼龍闆、球鐵闆、316、316L、1.4529、2507
閥座：EPDM
溫度：-15~85℃
雙法蘭連接
蝶閥可配氣動，電動，手動，DN150以下可配手柄，DN150以上配用渦輪（材質一般是鋁合金）
法蘭式蝶閥閥門上帶有法蘭，安裝時：用螺栓将閥門上兩端法蘭連接在管道法蘭上
以上價格僅供參考
