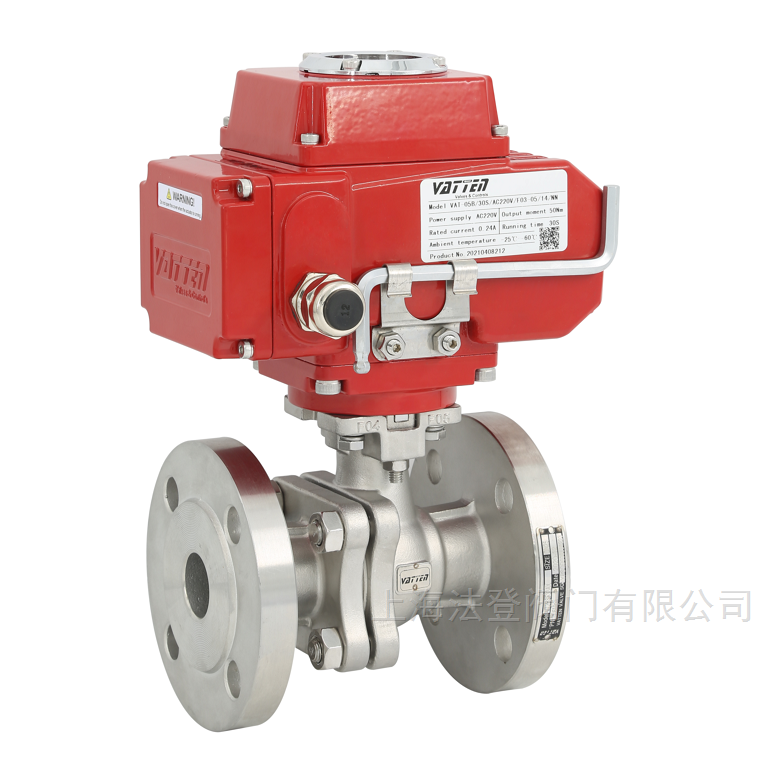

法蘭式電動切斷閥 信号輸入輸出調節球閥

法蘭式電動切斷閥 信号輸入輸出調節球閥 德國VATTEN

球閥(ball valve)問世于20世紀50年代，随着科學技術的飛速發展，生産工藝及産品結構的不斷改進，在短短的40年時間裏，已迅速發展成爲一種主要的閥類。在西方工業發達的國家，球閥的使用正在逐年不斷的上升。

在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。它具有旋轉90度的動作，旋塞體爲球體，有圓形通孔或通道通過其軸線。

球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它隻需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥***适宜做開關、切斷閥使用。

開啓過程

1、在關閉位置，球體受閥杆的機械施壓作用，緊壓在閥座上。

2、當逆時針轉動手輪時，閥杆則反向運動，其底部角形平面使球體脫開閥座。

3、閥杆繼續提升，并與閥杆螺旋槽内的導銷相互作用，使球體開始無摩擦地旋轉。

4、直至到全開位置，閥杆提升到極限位置，球體旋轉到全開位置。

關閉過程

1、關閉時，順時針旋轉手輪，閥杆開始下降并使球體離開閥座開始旋轉。

2、繼續旋轉手輪，閥杆受到嵌于其上螺旋槽内的導銷的作用，使閥杆和球體同時旋轉90°。

3、 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4、手輪轉動的後面幾圈，閥杆底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到*密封。

參數等級

1、公稱壓力或壓力級：

PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36；

3、連接方式：法蘭、對焊、螺紋、承插焊等；對夾,

雙由令,快裝等

4、适用溫度：-20℃～150℃；

5、驅動方式：手動、蝸輪蝸杆傳動、氣動、電動、液動、氣液聯動、電液聯動；

6、閥體材料：WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。雙相鋼陶瓷等選用不同的材質，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介二，
