對夾式蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啓閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于*開啓位置時，蝶闆厚度是介質流經閥體時的阻力，因此通過該閥門所産生的壓力降很小，故具有較好的流量控制特性，蝶閥體積小，占用空間小。密封性好，具體選用的時候，還是根據介質、溫度、壓力等來選型，對夾式蝶閥的安裝是用雙頭螺栓将閥門連接在兩管道法蘭之間。由于蝶閥的諸多優點，因此，它在管線上的應用日益廣泛，也越來越受到用戶及閥門生産廠家的重視。可根據用戶要求配置氣動、電動、手動裝置，滿足遙控和程控的需要。

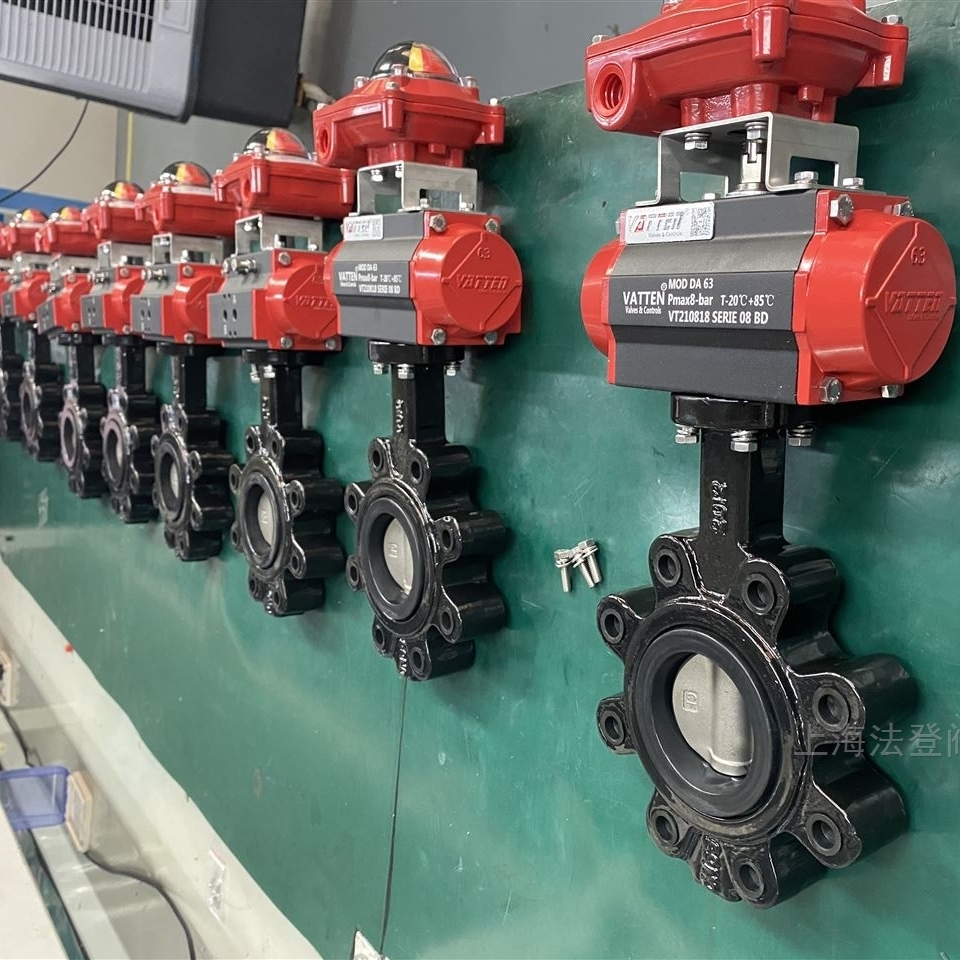

氣動對夾蝶閥，蝶閥配上氣動執行器。氣動執行器的執行速度相對較快，并且不需要工人親力親爲，在很大程度上節約了人力資源以及時間。蝶閥的蝶闆安裝于管道的直徑方向。在蝶閥閥體圓柱形通道内，圓盤形蝶闆繞着軸線旋轉，閥門初始位置根據實際需求而定，當閥門由初始位置旋轉90°後即爲一個動作結束（由開到關，或由關到開），反之爲另外一個動作（由關到開，或由開到關）結束。

蝶閥構成部件主要由閥體、閥杆、閥芯和閥座組成。閥體呈圓筒形，軸向長度短，内置蝶闆。

結構特點：

1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往複回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控 制特性和關閉密封性能。

2、蝶閥可以運送泥漿，在管道口積存液體***少。 低壓下，可以實現良好的密封。 調節性能好。

3、蝶闆的流線型設計，使流體阻力損失小，可謂是一種節能 型産品。

4、閥杆爲通杆結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啓閉時閥杆隻作旋轉運動而不作升降運行，閥杆的填料不易破壞，密封可靠。與蝶闆錐銷固定，外伸端爲防沖出型設計，以免在閥杆與蝶闆連接處意外斷裂時閥杆崩出。

一、閥體采用環氧樹脂塗層，不容易掉漆

閥體材質分爲：鑄鐵、鑄鋼（WCB）、不鏽鋼、鋁合金（ADC12）、PVC

1、鑄鐵：CI 灰鑄鐵（易斷裂）、 DI球墨鑄鐵（強度度較好，可代替WCB）

2、WCB：鑄鋼，貨期久，16KG以内可用DI代替

3、不鏽鋼：304、316、304L、316L

4、鋁合金：代号ADC12，鋁合金蝶閥也叫防結露閥，一般用在較輕的PVC管道上 防結露的特點體現在空調水系統的應用上，室内外溫差大，水珠易凝結，選用鋁合金材質可避免此現象，避免滲透。

5、塑料：（一般耐壓爲6KG左右，10KG以上建議客戶使用鋁合金替換 ）UPVC，:耐弱酸弱堿，抗沖強度高，流體阻力小 質地輕 密封性好  PP：耐鹽酸、硫酸、耐腐蝕, CPVC：耐熱性、耐酸、堿、鹽、氧化劑等的腐蝕。

二、閥闆材質：

1、閥闆：尼龍闆、 鑄鋼、不鏽鋼（304,316,304L,316L）、球鐵電鍍    （電鍍闆）、UPVC、CPVC、 PP、鋁青銅(常用于海水淡化)、雙向鋼2507、雙相鋼1.4529

三、閥座材質：閥座：EPDM、PTFE、丁晴橡膠（NBR）、VITON

1. EPDM（三元乙丙）：黑色、軟密封，溫度：-15~85℃

性能：耐氧化、抗臭氧和抗侵蝕的能力，但遇油易老化

2. NBR（丁晴橡膠)：NBR具有優良的耐油性,其耐油性僅次于聚硫橡膠和氟橡膠，并且具有的耐磨性和氣密性。

3. PTFE（聚四氟乙稀，俗稱塑料王）：白色、軟密封，溫度：-20~150℃  性能：耐熱性，耐磨損，耐腐蝕，不粘性，比較硬，一般過粉末，顆粒都可以

4. VITON：黑色、軟密封，溫度：-15~200℃，化學穩定性佳，耐高溫優異（氟橡膠的耐高溫性與矽橡膠一樣），耐老化性能好

5. 矽橡膠：除強堿、外不與任何物質發生反應***無味，化學性質穩定，多用于衛生食品行業。

四、閥門選用

閥體：球墨鑄鐵、碳鋼、SS304、SS316

閥闆：304、尼龍闆、球鐵闆、316、316L、1.4529、2507

閥座：EPDM

溫度：-15~85℃

雙法蘭連接

蝶閥可配氣動，電動，手動，DN150以下可配手柄，DN150以上配用渦輪（材質一般是鋁合金）

法蘭式蝶閥閥門上帶有法蘭，安裝時：用螺栓将閥門上兩端法蘭連接在管道法蘭上

可配附件：定位器，電磁閥，限位開關，過濾減壓閥，離合器

氣動支耳蝶閥，氣動LT對夾蝶閥，氣動鑄鐵對夾蝶閥，以上價格僅供
