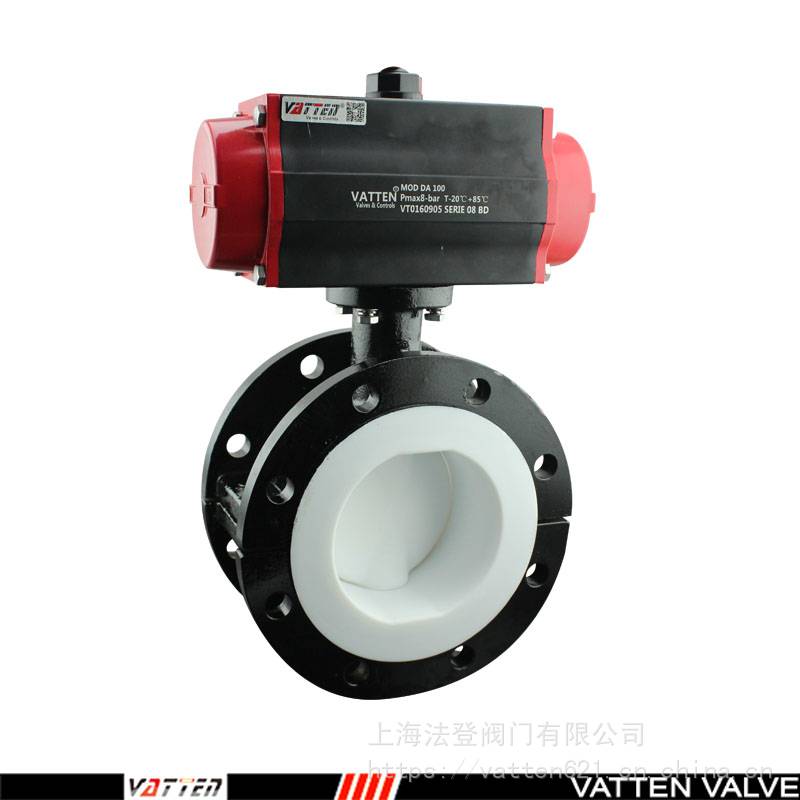

法蘭式氣動襯氟蝶閥 化工耐腐蝕蝶閥

法蘭式氣動襯氟蝶閥 化工耐腐蝕蝶閥

法蘭式氣動襯氟蝶閥 化工耐腐蝕蝶閥的蝶闆安裝于管道的直徑方向。在蝶閥閥體圓柱形通道内，圓盤形蝶闆繞着軸線旋轉，旋轉角度爲0°-90°之間，旋轉到90°時，閥門則處于全開狀态。　氣動法蘭襯氟蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啓閉，操作簡單，同時該閥門具有良好的流體控制特性。氣動法蘭襯氟蝶閥處于*開啓位置時，蝶闆厚度是介質流經閥體時的阻力，因此通過該閥門所産生的壓力降很小，故具有較好的流量控制特性。氣動法蘭襯氟蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶闆周

邊。

氣動法蘭襯氟蝶閥是由氣動執行器和蝶閥組成。氣動法蘭襯氟蝶閥是用随閥柑轉動的圓形蝶闆做啓閉性，以實現啓用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，氣動法蘭襯氟蝶閥在低壓大中口徑管道上的使用越來越多。

RTO(蓄熱式廢氣氧化裝置)煙氣餘熱利用綜合節能技術的機理如下：塗裝車間各烘幹設備在生産過程中産生的有機廢氣，通過廢氣管網集中被送到RTO 裝置中，進行 750℃左右的高溫焚燒處理;這些廢氣燃燒後産生的能量，被 RTO 内部的陶瓷蓄熱體進行熱量回用後，終排入大氣的煙氣溫度，被降到200～250 ℃之間。

由于安全方面的因素，這部分終排入大氣的溫度，必須在 120 ℃以上，但從 200～250 ℃到 120 ℃，這部分依然有能量回收的空間。采用水作爲這部分煙氣能量回收的介質，利用這些低溫煙氣的餘熱來制備熱水，氣的溫度被降到 120℃左右後排入大氣，而制備出的熱水，可以輸送到熱水鍋爐或其他需要熱水的地方充分利用，從而實現烘幹設備煙氣排放餘熱回收利用的目的。

以 60 JPH 綱領的某汽車塗裝線項目爲例，RTO廢氣處理量爲 8 萬 m³/ h，廢氣處理後排煙溫度約爲200 ℃。在保證煙囪抽力(抽力取決于煙囪高度和氣體密度差，高度一定的情況下，排煙溫度高抽力大)、防止凝結(溫度低，換熱器、煙囪内壁容易凝結物質，着火) 的基本條件下，可以采用換熱器回收部分熱量，使排煙溫度降至 120 ℃後放。其餘熱回收經濟效益計算公式如下：

80 000(m³/h)×1.2×0.24×(200 - 120)×16(h/d)×250(d/a)×0.7(系統綜合利用率)/ 8 000(天然氣熱值)= 645 120(m³/a)

645 120(m³/a)×2.86(元 / m³ )= 185(萬元 /a)

上面計算中，效益随生産線的實際工作時間(年時基數)變化而變化。

這一節能技術，設計之初首先需掌握車間用能設備的能量需求變化規律，以便合理計算水量和配置換熱器，合理組織生産(RTO、鍋爐與前處理等用能設備的聯動)，以提高系統能量綜合利用率，回收能量。

• 是一款适用于溫度≤120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質作用的蝶閥。紡織印染廢水具有水量大、有機污染物含量高、堿性大、水質變化大等特點，屬難處理的工業廢水之一，廢水中含有染料、漿料、助劑、油劑、酸堿、纖維雜質、砂類物質、無機鹽等。

• 氣動法蘭防腐蝶閥 碳鋼襯氟法蘭蝶閥

• 【閥體材質】：球墨鑄鐵、304、316、UPVC

• 【閥闆材質】：304、316、316L、尼龍闆、鋁青銅、球鐵鍍鎳

• 【密封閥座】：NBR、EPDM、PTFE

• 【公稱通徑】：DN40-DN1000

• 【結構形式】：A型、LT凸耳式

• 【連接方式】：對夾

• 【電壓範圍】：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%

• 【溫度範圍】：NBR：-15～80℃ EPDM：-15～85℃ PTFE：-20～155℃

• 各類紡織印染廢水的特征 棉紡織印染廢水 棉紡織物印染廢水(包括前處理工序、染色或印花及後整理工序)均爲有機性廢水,主要成分爲人工合成有機物及部分天然有機物,并含有一定量難生物降解物質。 毛紡織印染廢水 毛紡織産品染色過程中主要使用酸性染料,染料上染率較高,染色廢水的色度相對較低。毛紡織産品染色廢水可生物降解性較好,很适宜采用生物化學進行處理。 絲紡織印染廢水 真絲綢印染廢水爲中性有機性廢水,可生物降解性好，廢水中有機物含量相對低些。 麻紡織印染廢水 麻紡纖維爲纖維素纖維，其加工過程中産生脫膠廢水和印染廢水。麻紡産品生産過程中脫膠廢水爲高濃度的有機性廢水,較易生物降解。麻紡織産品加工過程中排放的印染廢水與棉紡織印染廢水相近，隻是色度略低。

• 要科學的對印染廠進行節能，需要從工藝節能、非工藝節能和管理節能三個方面入手；根據本文中的節能三原則，設計出每個工廠“量身定制"的節能方案，挖掘出節能潛力，真正有助于工廠的節能降耗。
