氣動鑄鐵襯氟蝶閥 過熱水氣動對夾蝶閥

氣動鑄鐵襯氟蝶閥 過熱水氣動對夾蝶閥 德國VATTEN

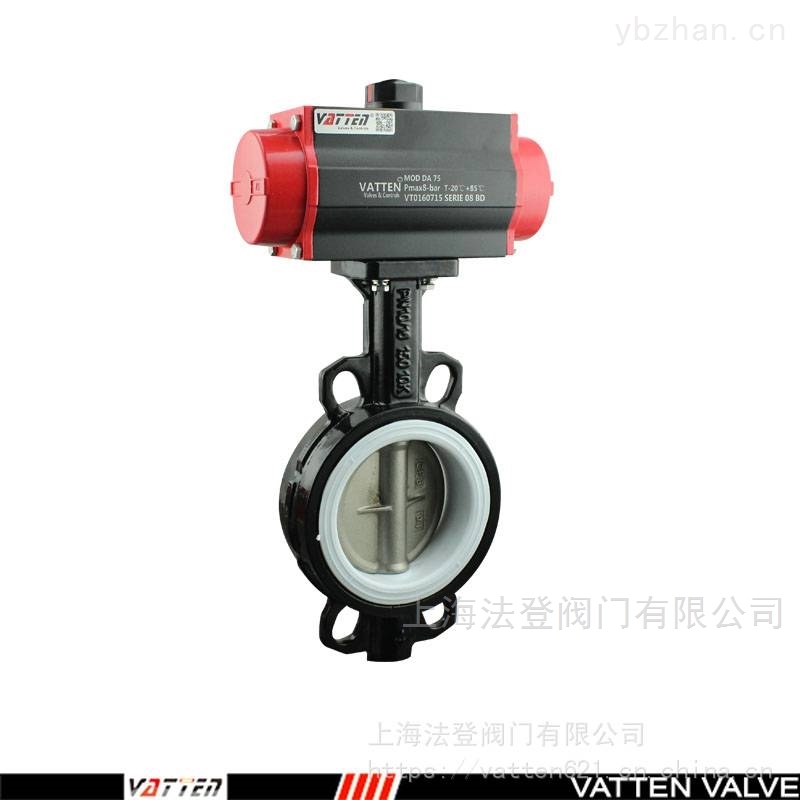

氣動蝶閥是由氣動執行器和蝶閥組成。結構簡單，體積小重量輕，易安裝操作方便，也可調節流量介質，流體阻力較小，具有優良的密封性能，使用壽命長。由橡膠密封蝶閥和碳鋼或不鏽鋼閥闆、閥杆構成。适用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

對夾式蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啓閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于*開啓位置時，蝶闆厚度是介質流經閥體時的阻力，因此通過該閥門所産生的壓力降很小，故具有較好的流量控制特性，蝶閥體積小，占用空間小。密封性好，具體選用的時候，還是根據介質、溫度、壓力等來選型，對夾式蝶閥的安裝是用雙頭螺栓将閥門連接在兩管道法蘭之間。

蝶閥構成部件主要由閥體、閥杆、閥芯和閥座組成。閥體呈圓筒形，軸向長度短，内置蝶闆。

結構特點：

1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往複回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控 制特性和關閉密封性能。

2、蝶閥可以運送泥漿，在管道口積存液體少。 低壓下，可以實現良好的密封。 調節性能好。

3、蝶闆的流線型設計，使流體阻力損失小，可謂是一種節能型産品。

4、閥杆爲通杆結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啓閉時閥杆隻作旋轉運動而不作升降運行，閥杆的填料不易破壞，密封可靠。與蝶闆錐銷固定，外伸端爲防沖出型設計，以免在閥杆與蝶闆連接處意外斷裂時閥杆崩出。

氣缸可選：單作用、雙作用

可選附件：電磁閥、限位開關、過濾減壓閥、定位器、離合器

以上價格僅供參考
