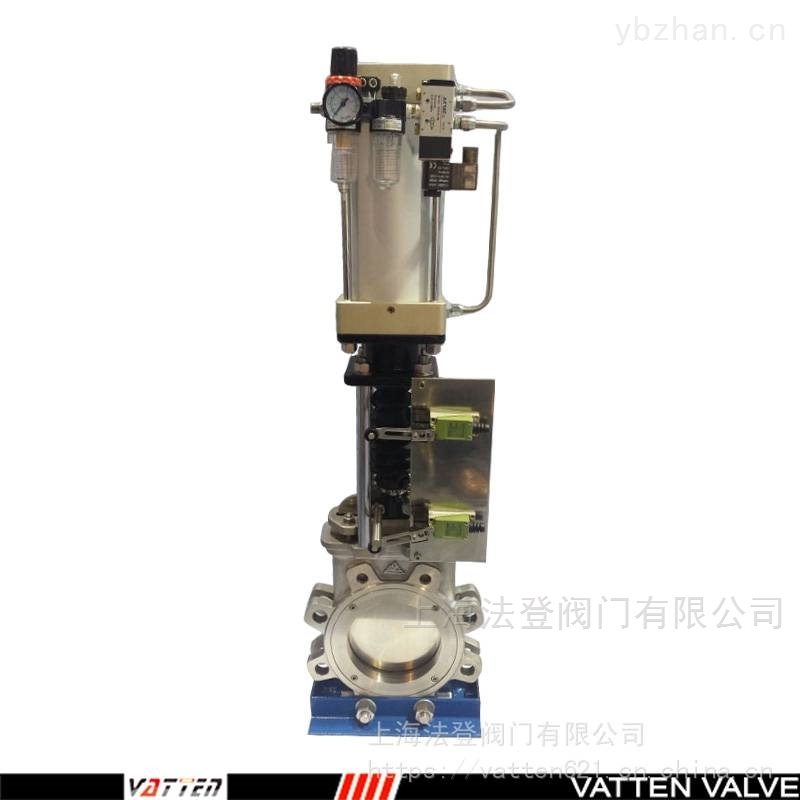

進口氣動不鏽鋼刀閘閥 氣動泥漿刀閘閥 德國VATTEN
刀閘閥是閘閥的一種, 八十年代引進中國，它的啓閉件是閘闆，閘闆的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘闆來切斷介質。是直行程切斷閥，刀閘閥的閘闆頭部有斜刃口，對介質具有一定的切斷作用，适合用于含纖維及固體顆粒介質及污水處理系統中，可配手動，氣動，電動執行器，廣泛使用于礦山、電廠的選煤、排渣、水泥、造紙、采礦、化工、污水處理等過程自控系統中。
1、現有生産的：刀閘閥：全凸耳/半凸耳手動手輪、手動傘齒輪、氣動雙作用、氣動單作用、電動
穿透式閘闆閥：兩片式及兩段式，半凸耳手動手輪、手動傘齒輪、氣動雙作用、氣動單作用、電動
雙刀閘閥：氣動雙作用
方形刀閘閥：手動、氣動
漏鬥式閘闆閥
說明：以上全部爲明闆式，手動的可以按暗杆式和明杆式兩種方式來生産
2、暗闆式刀閘閥
1、明杆－暗杆：明杆式刀閘閥是指是閥門開啓過程中閥杆和閘闆一起上升或下降；暗杆刀閘閥是指閥門有開啓或關閉過程中閥杆隻轉動，不會上下升降
2、明闆－暗闆：明闆刀閘閥是指閘闆是開啓時有部分是露在閥體外面可以看到的；暗闆是指閘闆是放在閥體裏的，在外面是看不到閘闆的
刀閘閥的構成
閥體：灰鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼、鉻钼鋼、雙相鋼
閥闆：SS201、SS304、SS316，默認閥闆材質爲201。
密封材質：
軟密封：NBR、EPDM、PTFE、VITON、聚胺酯（PU）
硬密封：不鏽鋼、硬質合金鋼、工程陶瓷
閥杆：SS304、2Cr13（用于鑄鋼體）
支架形式：三角式，四柱式，鋼闆式，暗闆式
填料：PTFE，石墨
适用壓力：DN50~DN200 1.0Mpa
DN200~DN350 0.8Mpa
DN400~DN600 0.5-0.6Mpa
注：如遇需求美标150，隻是指法蘭标準爲美标150，壓力還是爲1.0Mpa。
刀閘閥的特點
刀閘閥的優點
刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥闆，洩漏量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
手動刀閘閥螺杆傳動采用雙平面軸承設計，使得傳動磨擦力大大減少，閥門開啓輕便順暢
固定導向爪、活動輔助閥蓋、無凹槽設計，不易引起介質積存和卡阻。
獨立的可更換閥座，維修經濟省時
刀閘閥的選型
刀閘閥的使用範圍：
采礦、鋼鐵工業--用于煤炭、濾渣漿等；
淨化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；
造紙工業--用于任何濃度紙漿、料水混合物；
電站除灰--用于灰渣漿液。
主體材質、工藝及結構選擇：
WCB、CF8、CF8M、CF3、CF3M、雙相鋼2205
2、根據介質的溫度選擇閥内件的處理工藝
閘闆：20Cr13+Cr（軟密封、硬密封）、 304+Cr（軟密封）、 316+Cr（軟密封）、2205+Cr（硬密封）
閥座：304（316）+STL、 PTFE、EPDM
3、根據介質的特性選擇刀閘閥類型
普通刀閘閥：适合固體顆料及纖維、懸浮類介質的開關
穿透式閘闆閥：适合于易卡阻的介質的開關及排渣系統
方型刀閘閥：适合于排渣系統
雙刀閘閥：适合于要求開關迅速，對密封要求不嚴格的系統
選型舉例
1、水
一般軟密封的刀閘閥皆可。
如果水中有微量顆粒，但密封要求不高的可以選擇本體硬密封，密封要求較高可以選擇聚四氟乙烯或聚胺酯。
2、水泥混合物
投出料口幹料可以選擇方形插闆閥，成本低，但是密封性不好，不耐壓（1KG）
管路幹濕料，如果密封要求不高可以使用本體硬密封，密封要求較高的PTFE或者聚胺酯。
3、塑料粒子
一般選擇本體硬密封，201閥闆，如果考慮耐磨性可以進行氮化處理，但是處理後密封性比硬密封差。
4、煤料
如果考慮硫的腐蝕，選用SS304本體硬密封，如果不考慮腐蝕性常規的硬密封刀閘閥皆可。
煤漿：密封材料使用聚胺酯。
電動刀閘閥、氣動刀閘閥、手動刀閘閥、插闆閥，以上價格僅供參考
