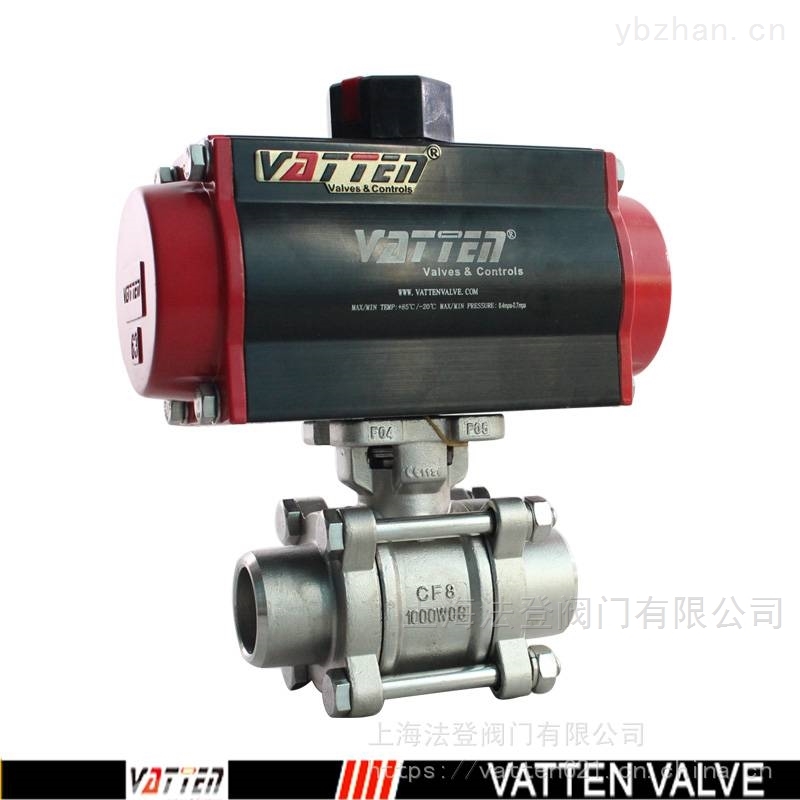

德國VATTEN自動化球閥系列 氣動對焊球閥

德國VATTEN自動化球閥系列 氣動對焊球閥 德國VATTEN

德國進口氣動高壓球閥，氣動不鏽鋼球閥是雙(單)作用氣動活塞式執行器與進口BKH高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分内螺紋(G/NPT)、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體内外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。 工作原理 當氣動執行器與電路和系統氣源接通後，空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90° □氣動執行器頂部連動可視器，當綠色标志指向“開"字時标志閥門開啓。

高壓球閥選型參數：

公稱通徑：DN15-DN50

閥體材質：碳鋼、304、316

閥芯材質：碳鋼、304、316

閥座材質：PTFE

球閥結構：直通式、三通L型、三通T型

連接方式：内螺紋、外螺紋、焊接

壓力等級：10.0-50.0MPa

溫度範圍：-29~+180℃

控制方式：手柄、渦輪、電動、氣動等

氣動執行器：雙作用、單作用(常閉、常開)

氣動附件 ：電磁閥、限位開關、電氣定位器、手輪離合器、空氣過濾減壓閥

電動執行器：開關型帶無源信号、開關帶4-20mA反饋、智能調節式輸入輸出4-20mA

可 選：可選防爆型電動執行器;防爆等級：EX dⅡBT4 EX dⅡCT6

電 壓：AC220V AC110V AC380 DC12V DC24V DC110V
