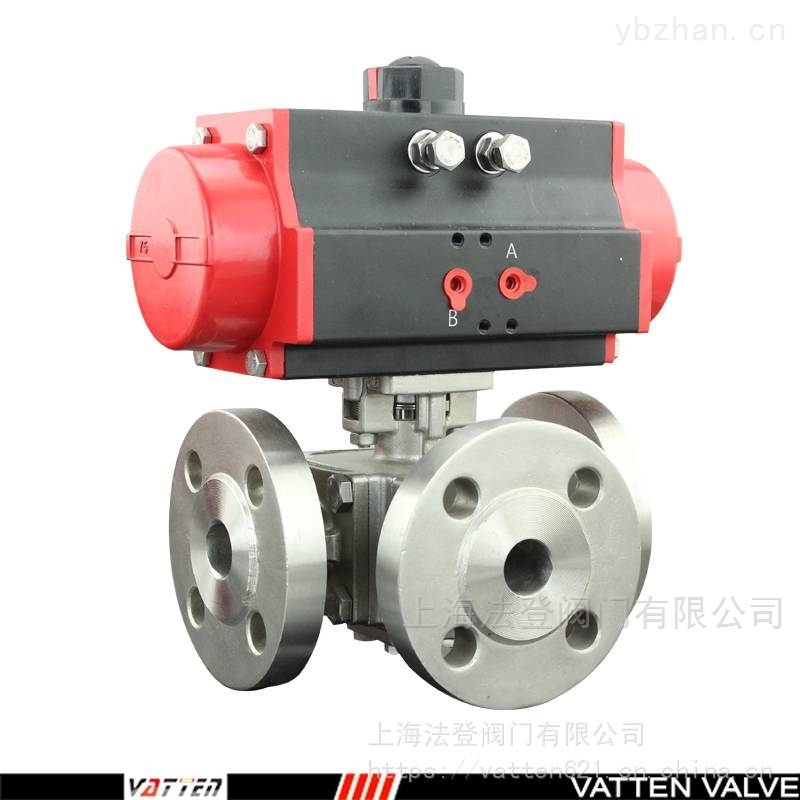

德國VATTEN自動化三通閥系列 法蘭三通球閥

德國VATTEN自動化三通閥系列 法蘭三通球閥

氣動不鏽鋼三通球閥廠家，Q645F-16P氣動三通球閥原理可分爲L型和T型。德國VATTEN品牌氣動三通球閥L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通（如流向圖L型）。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。氣動不鏽鋼三通球閥廠家，Q645F-16P氣動三通球閥四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

氣動不鏽鋼三通球閥廠家，Q645F-16P氣動三通球閥設計特性:

■防火結構設計

■ISO 5211平台設計便于安裝自動開關裝置

■閥杆與閥體之間防靜電裝置

■閥杆防爆出裝置設計

不鏽鋼氣動三通球閥應用标準:

■設計與制造:GB/T12237, ANSI B16.34, API 608

■結構長度:GB/T12221，ASME B16.10, JIS B2002

■法蘭尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214

■檢驗與試驗 :GB/T13927

■防火測試: API 607 4th 1993

■壁厚:ASME B16.34

三通球閥選型參數：

公稱通徑：DN8-DN30

閥體材質：鑄鋼、304、316、316L

球體材質：304、316、316L

閥座材質：PTFE

連接方式：法蘭

壓力等級：PN10/PN16/PN25/PN40

溫度範圍：-20~+155℃

控制方式：手柄、渦輪、電動、氣動等

氣動執行器：雙作用、單作用（常閉、常開）

氣動附件 ：電磁閥、限位開關、電氣定位器、手輪離合器、空氣過濾減壓閥

電動執行器：開關型帶無源信号、開關帶4-20mA反饋、智能調節式輸入輸出4-20mA

可 選：可選防爆型電動執行器；防爆等級：EX dⅡBT4 EX dⅡCT6

電 壓：AC220V AC110V AC380 DC12V DC24V DC110V

以上價格僅供參考
