不鏽鋼氣動薄型球閥 高溫高壓薄型球閥

不鏽鋼氣動薄型球閥 高溫高壓薄型球閥 上海法登閥門

對夾式薄型球閥，對夾式結構簡單、體積小、重量輕，而且隻需旋轉90°即可快速啓閉，操作簡單，同時該閥門具有良好的流體控制特性。

開啓過程

1、在關閉位置，球體受閥杆的機械施壓作用，緊壓在閥座上。

2、當逆時針轉動手輪時，閥杆則反向運動，其底部角形平面使球體脫開閥座。

3、閥杆繼續提升，并與閥杆螺旋槽内的導銷相互作用，使球體開始無摩擦地旋轉。

4、直至到全開位置，閥杆提升到極限位置，球體旋轉到全開位置。關閉過程

1、關閉時，順時針旋轉手輪，閥杆開始下降并使球體離開閥座開始旋轉。

2、繼續旋轉手輪，閥杆受到嵌于其上螺旋槽内的導銷的作用，使閥杆和球體同時旋轉90°。

3、 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4、手輪轉動的後面幾圈，閥杆底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到*密封。

球閥密封材質特點

PTFE，溫度-15℃-+150℃，一般球閥使用都是PTFE

POM  溫度-40℃-+110 ℃ 特點： 耐腐蝕，耐磨損，耐高壓，不滲漏

PPL   溫度-15℃-+225℃

合金鋼 溫度-15℃-+450℃特點：耐磨，耐高溫，開關輕，使用壽命長

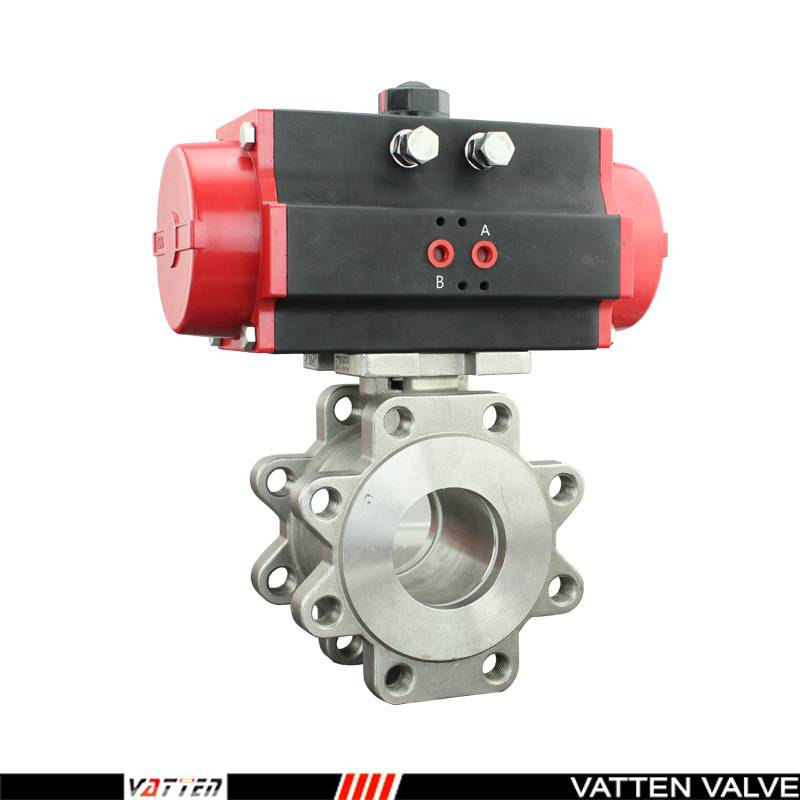

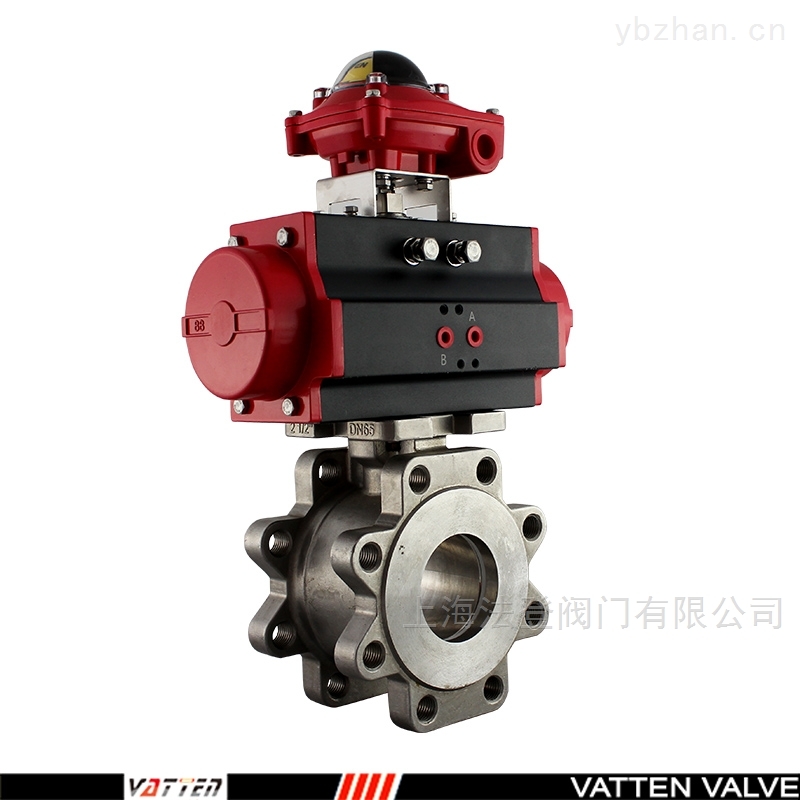

氣動薄型球閥，進口品牌氣動對夾球閥，

以上價格僅供參考
