産品名稱：

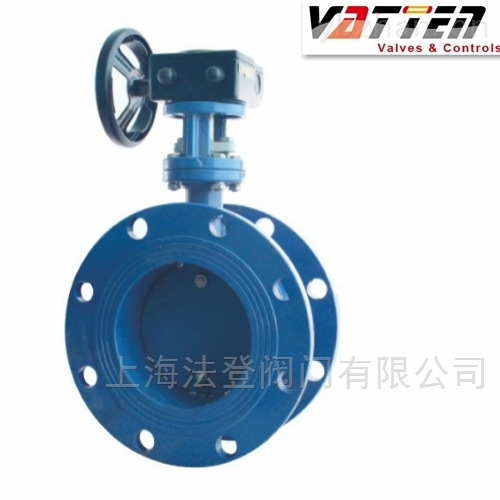

渦輪通風蝶閥
産品型号： D341産品時間： 2022-11-02法登渦輪通風蝶閥RTO三偏心零洩漏蝶閥适用于環保 RTO 以及化工、電廠﹑冶金 ﹑水泥等行業的風量調節和環境保護等管道系統中 ,作調節氣體流量使用。
産品介紹
法登渦輪通風蝶閥設計爲密封面于斜切園錐體雙偏心形式:采用多層次彈性金
屬硬密封結構,克服了使用過程中的弊端,與有機材料軟密封相比
已進行了完善、改進與創新,使它成爲更加實用、新穎的蝶
閥珍品。使用溫度可達到650℃。
主要性能規範 :
1. 公稱直徑 : DN(mm) 50 ～3000
2. 公稱壓力 : PN(Mpa) 0.05 ～0.3
3. 強度試驗壓力 : PS(Mpa) PN x 1.5 倍
4. 适用溫度 : t( º C) ≤650
5. 洩漏率: 0洩漏
6. 适用介質: 廢氣、空氣;粉塵氣體；冷﹑熱有害氣體等等．
7. 介質流向: 任意方向
8. 對介質的控制形式: 全開.全關及0～90º範圍内任意調節
特點與标準:
1.本閥采用優質鋼闆焊接,型小輕便,裝修容易．吻合部雙重設計,增強牢固。
2.由于蝶闆采用中線垂直型結構,過流面積大、流阻小、開關靈活﹑操作方便﹑節時又省力．
3.焊接數據:依照 GB/T12224-2005、GB/T19866-2005。
4.驅動裝置标準：符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989
等之标準。
5.制造與驗收爲QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。
6.假如溫度過高，頸部增加散熱片部件，來降溫保護驅動裝置。
主要零件材料:
閥體﹑ 蝶闆: 優質碳素鋼 16Mn 1Cr18Ni11Ti 316L 2Cr25Ni20
閥杆: 2Cr13 45# 4Cr14Ni14W2Mo 321 316 2Cr25Ni20
密封面: 不鏽特殊鋼
填料: 膨脹石墨 石棉盤根
有機廢氣蓄熱焚燒爐（RTO）用通風閥，德國VATTEN法登閥門優質渦輪通風蝶閥。
