産品名稱：

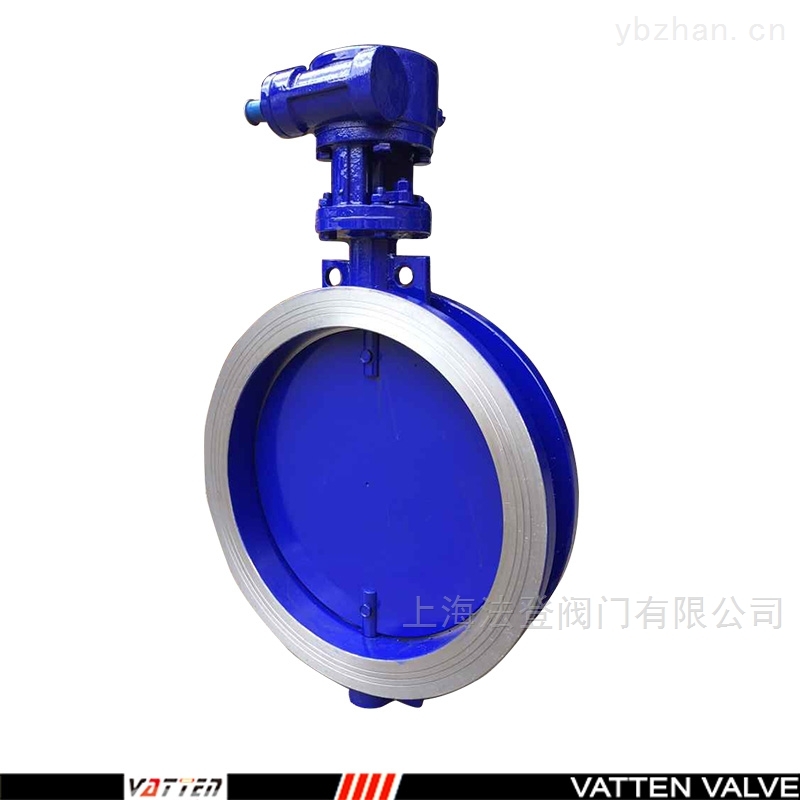

D371碳鋼對夾通風蝶閥
産品型号： VT1THW11C産品時間： 2022-11-14D371碳鋼對夾通風蝶閥采用優質合鋼闆焊接，具有體積小，重量輕，流通截面大，啓閉靈活，可現場和遠程控制，廣泛适用于建材、冶金、礦山、電力等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作爲氣體介質調節流量或切斷的管道控制裝置。
産品介紹
D371碳鋼對夾通風蝶閥采用優質合鋼闆焊接，具有體積小，重量輕，流通截面大，啓閉靈活，可現場和遠程控制，廣泛适用于建材、冶金、礦山、電力等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作爲氣體介質調節流量或切斷的管道控制裝置。
D371碳鋼對夾通風蝶閥安裝要點
1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所标箭頭方向一緻，連接應牢固緊密。
2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家标準《通用閥門标志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力爲公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏爲合格。嚴密性試驗時，試驗壓力爲公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。
主要性能規範 :
1. 公稱直徑 : DN(mm) 50 ～3000
2. 公稱壓力 : PN(Mpa) 0.05 ～0.3
3. 強度試驗壓力 : PS(Mpa) PN x 1.5 倍
4. 适用溫度 : t( º C) ≤650
5. 洩漏率: 0洩漏
6. 适用介質: 廢氣、空氣;粉塵氣體；冷﹑熱有害氣體等等．
7. 介質流向: 任意方向
8. 對介質的控制形式: 全開.全關及0～90º範圍内任意調節
三、特點與标準:
1.本閥采用優質鋼闆焊接,型小輕便,裝修容易．吻合部雙重設計,增強牢固。
2.由于蝶闆采用中線垂直型結構,過流面積大、流阻小、開關靈活﹑操作方便﹑節時又省力．
3.焊接數據:依照 GB/T12224-2005、GB/T19866-2005。
4.驅動裝置标準：符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989
等之标準。
5.制造與驗收爲QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。
6.假如溫度過高，頸部增加散熱片部件，來降溫保護驅動裝置。
四、主要零件材料:
閥體﹑ 蝶闆: 優質碳素鋼 16Mn 1Cr18Ni11Ti 316L 2Cr25Ni20
閥杆: 2Cr13 45# 4Cr14Ni14W2Mo 321 316 2Cr25Ni20
密封面: 不鏽特殊鋼
填料: 膨脹石墨 石棉盤根
