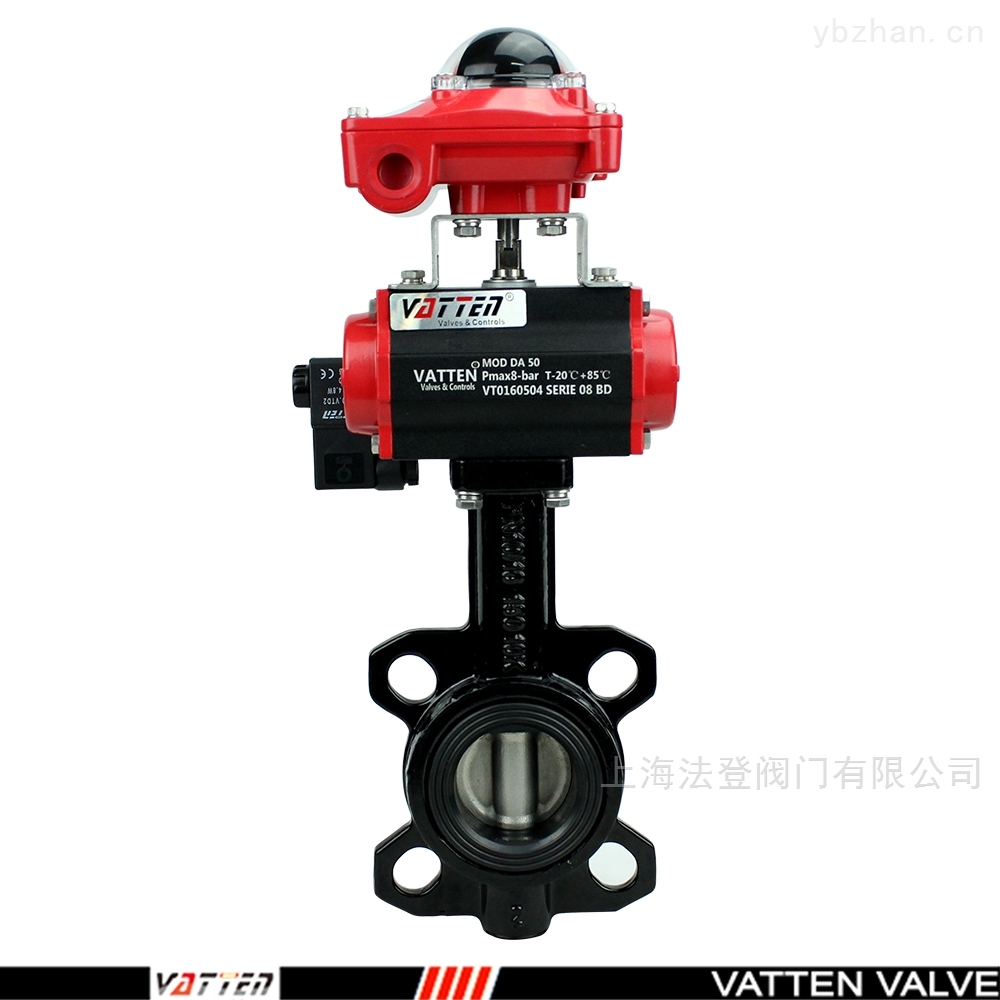

D671氣動中線對夾蝶閥

如果要求D671氣動中線對夾蝶閥作爲流量控制使用，主要的是正确選擇閥門的尺寸和類型。蝶閥的結構原理尤其适合制作大口徑閥門。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓将閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓将閥門上兩端法蘭連接在管道法蘭上使用過程。 蝶閥作爲一種用來實現管路系統通斷及流量控制的部件已在石油、化工、冶金、水電等許多領域中得到極爲廣泛地應用。

D671氣動中線對夾蝶閥應用：

本産品由于結構簡單，無定向密封限制，中心對稱，雙向密封效果一樣，并且流阻較小，開關力矩也小，承壓能力被定位爲中低壓，因此在1.6MPa以下的工況中被廣泛應用。安裝時一般沒有方向的要求，可現場維修拆卸，并且不用全部拆開閥門就可更換密封圈。

産品技術參數：

【閥體材質】：球墨鑄鐵、304、316、UPVC

【閥闆材質】：304、304抛光闆、316、316L、2507、尼龍闆、鋁青銅、球鐵鍍鎳等

【密封閥座】：NBR、EPDM、PTFE

【壓力等級】：1.6MPa

【公稱通徑】：DN25-DN1000

【結構形式】：中線垂直

【連接方式】：對夾

【電壓範圍】：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%

【溫度範圍】：NBR：-30～80℃

EPDM：-30～120℃

PTFE：-30～130℃

【氣動執行器】：雙作用、單作用

【氣動附件】：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機

産品安裝注意事項：

一、安裝前說明：

1、安裝開始操作前，用空氣噴洗清除配管上的外物，配管内面用清水清洗幹淨。

2、仔細核對閥門使用情況是否與其性能規範相符；（溫度、壓力）

3、檢查閥門通道及密封面是否有雜物，并及時清除；

4、開箱後閥門要及時安裝，請勿随意松動閥門上的任何緊固螺釘或螺母；

6、可以安裝在任意角度的管道上，爲了維護方便建議不要倒置安裝。

二、安裝步驟：

對夾式蝶閥的正确安裝關系到蝶閥的密封程度，以及會不會洩露等問題，包括工況作業中的安全性，用戶應對安裝流程加以了解。

将閥門放置于預安裝的兩片法蘭之間，注意螺栓孔要整齊對齊。

将四對螺栓螺母輕輕插入法蘭孔，将螺母稍加擰緊以校正法蘭面的平面度；

将法蘭利用點焊固定于管道上；

将閥門移出；

将法蘭*焊接固定在管道上；

待焊口冷卻後再安裝閥門。保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥闆有一定的開度；

校正閥門位置并将四對螺栓擰緊，（注意不要擰得過緊）

将閥門打開，保證閥闆能自由開閉，然後使閥闆輕微開啓；

交叉均衡将所有螺母擰緊；

再次确認閥門能自由開閉。

注意：确認閥闆沒有碰到管道。
