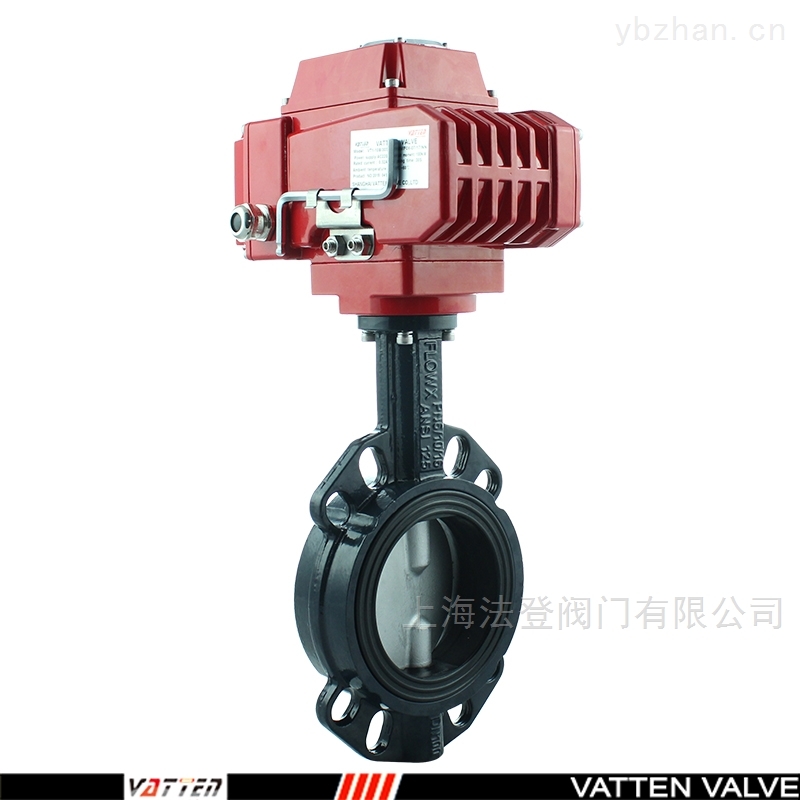

D971電動軟密封對夾蝶閥

D971電動軟密封對夾蝶閥屬于電動閥門和電動調節閥中的一個品種。連接方式主要有：法蘭式和對夾式，是工業自動化控制領域中的重要執行單元。電動調節蝶閥安裝要點兩大分析：安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所标箭頭方向一緻，連接應牢固緊密。電動調節蝶閥安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家标準《通用閥門标志》GB12220的規定。

D971電動軟密封對夾蝶閥原理：

本産品閥杆與蝶闆垂直放置，閥杆從蝶闆的中心通過，當閥門關閉，通過旋轉閥闆，閥闆的外圓密封面擠壓合成橡膠閥座，合成橡膠閥座産生彈性變形和彈性力形成的密封比壓，以确保閥門的密封。

本産品的結構特點：

1.同杆可設計成通杆，穿銷釘和兩節杆六方頭連接結構。

2.由于閥座密封面與靠背爲一體，從而減少了閥座的變形量。

3.蝶闆的回轉中心（即閥杆的中心）位于閥體的中心線和蝶闆的密封面截面上。

4.關閉時蝶闆的外圓密封面擠壓合成橡膠閥座，使閥座産生彈性變而形成彈性力作爲密封比壓保證蝶閥的密封。

【閥體材質】：球墨鑄鐵、304、316、UPVC

【閥闆材質】：304、316、316L、尼龍闆、鋁青銅、球鐵鍍鎳

【密封閥座】：NBR、EPDM、PTFE

【公稱通徑】：DN25-DN1000

【結構形式】：A型、LT凸耳式

【連接方式】：對夾

【電壓範圍】：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%

【溫度範圍】：NBR：-15～80℃ EPDM：-15～85℃ PTFE：-20～155℃

【電動執行器】：開關型有源燈指示反饋 開關型無源觸點信号反饋 開關型電位計反饋 調節型輸入輸出4-20mA 防爆開關型、防爆調節型 EX dⅡBT4防爆等級
