VOCS電動通風閥 蝶閥

對夾連接指閥門兩側的管道法蘭，通過螺栓夾緊使閥門與管道系統相邊的一種連接方式。螺紋連接指閥體上帶有内螺紋或外螺紋，通過螺紋與管道系統相連的一種連接方式。  卡箍連接是指閥體上帶有夾口，通過卡箍與管道系統相連的一種連接方式。德國VATTEN法登閥門爲您提供優質VOCS電動通風閥，不僅僅是改變！

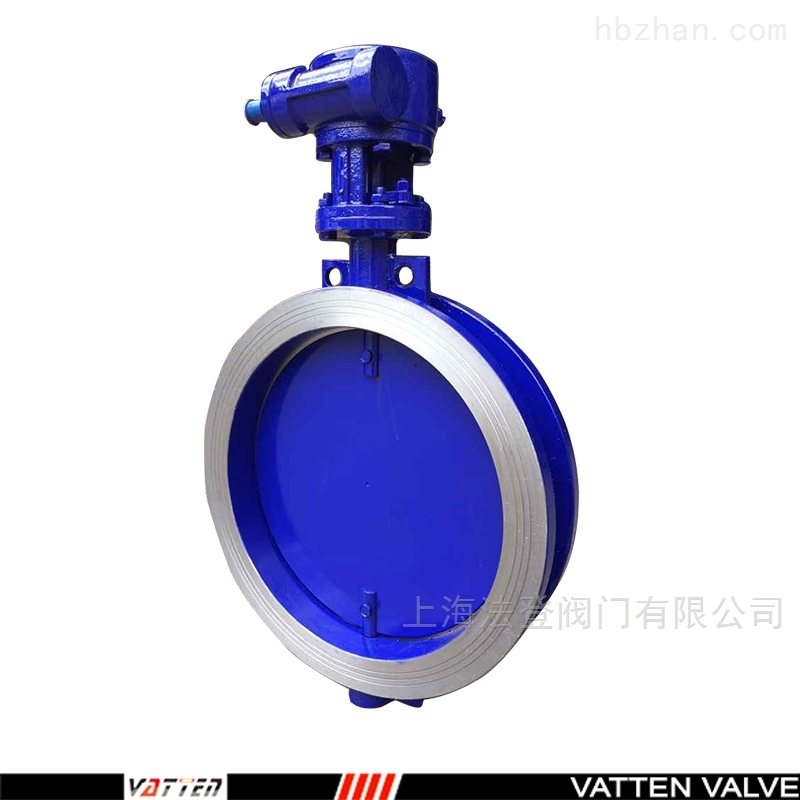

VOCS電動通風閥RTO三偏心零洩漏蝶閥設計爲法蘭式 ; 尤其采用後座通風結構 , 不論在低溫或高溫工況下 , 決無卡死現象 ; 同時啓閉靈活 , 帶有微量彈性進行自動密封補償等優點。法登RTO三偏心零洩漏蝶閥适用于環保 RTO 以及化工、電廠﹑冶金 ﹑水泥等行業的風量調節和環境保護等管道系統中 ,作調節氣體流量使用。

1. 公稱直徑 : DN(mm) 50 ～3000
2. 公稱壓力 : PN(Mpa) 0.05 ～0.3
3. 強度試驗壓力 : PS(Mpa) PN x 1.5 倍
4. 适用溫度 : t( º C) ≤650
5. 洩漏率: 0洩漏
6. 适用介質: 廢氣、空氣;粉塵氣體；冷﹑熱有害氣體等等．
7. 介質流向: 任意方向
8. 對介質的控制形式: 全開.全關及0～90º範圍内任意調節

閥門焊接連接：焊接連接是指閥門閥體帶有焊接坡口，通過焊接方式與管道系統相連的一種連接形式。  GB/T 12224、API600、ASME B 16.34等标準對焊接坡口做出了規定

閥門與管道的焊接連接分爲對焊連接（BW）與承插焊連接（SW），承插焊端應符合JB/T 1751的規定。對焊連接（BW）可适用于各種尺寸、各種壓力以及高溫的工況，承插焊連接（SW）一般适用于≤DN50的閥門。

法蘭密封面的密紋水線

HG 20603中規定：  ≤PN40的突面法蘭采用非金屬平墊片、聚四氟乙烯包覆墊和柔性石墨複合墊時，可車制密水紋線，密封面代号爲RF（A），密封面粗糙度爲Ra6.3～12.5，水線的深度爲0.05mm，水線節距爲0.8mm，加工刀圓角爲1.6mm。

GB/T 9124中規定：  當使用非金屬軟墊片時，突面法蘭密封面上允許加工水線，但應在訂貨合同中注明。突面法蘭的密封面允許按f×45°倒角。密封面粗糙度爲Ra3.2～12.5，水線的深度爲0.05mm，水線節距爲0.8mm，加工刀圓角爲1.6mm。

ASME B 16.5标準中6.4.5.3中規定：  應提供同心圓式或螺旋式的細齒表面，其綜合表面平均粗糙度爲Ra3.2～6.3，切削刀應爲1.5mm（0.06in）或更大關徑，每mm的細齒數爲1.8～2.2個（每英寸的細齒數爲45～55）。
