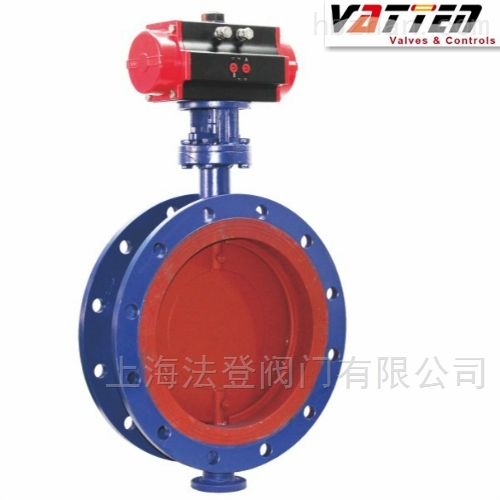

山東VOCS通風閥 蝶閥

法蘭螺栓支承面及螺栓孔的位置  GB/T 9124中規定：法蘭的螺栓支承面應進行機加工或锪孔，锪孔尺寸按GB/T 152.4的有關規定，加工後的法蘭應保證符合表3規定的極限偏差要求。所有螺栓孔應均等地分布在螺栓孔中心圓直徑上，對于整體式法蘭，其螺栓孔應與管道主軸線或鉛垂線跨中布置。德國VATTEN法登閥門爲您提供優質山東VOCS通風閥！

山東VOCS通風閥主要性能規範 :

1. 公稱直徑 : DN(mm) 50 ～3000
2. 公稱壓力 : PN(Mpa) 0.05 ～0.3
3. 強度試驗壓力 : PS(Mpa) PN x 1.5 倍
4. 适用溫度 : t( º C) ≤650
5. 洩漏率: 0洩漏
6. 适用介質: 廢氣、空氣;粉塵氣體；冷﹑熱有害氣體等等．
7. 介質流向: 任意方向
8. 對介質的控制形式: 全開.全關及0～90º範圍内任意調節
特點與标準:
1.本閥采用優質鋼闆焊接,型小輕便,裝修容易．吻合部雙重設計,增強牢固。
2.由于蝶闆采用中線垂直型結構,過流面積大、流阻小、開關靈活﹑操作方便﹑節時又省力．
3.焊接數據:依照 GB/T12224-2005、GB/T19866-2005。
4.驅動裝置标準：符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989
等之标準。
5.制造與驗收爲QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。
6.假如溫度過高，頸部增加散熱片部件，來降溫保護驅動裝置。
主要零件材料:
閥體﹑ 蝶闆: 優質碳素鋼 16Mn 1Cr18Ni11Ti 316L 2Cr25Ni20
閥杆: 2Cr13 45# 4Cr14Ni14W2Mo 321 316 2Cr25Ni20
密封面: 不鏽特殊鋼
填料: 膨脹石墨 石棉盤根

③ 法蘭類型

法蘭的結構型式：整體法蘭（IF）、承插焊法蘭（SW）、螺紋法蘭（Th）、帶頸對焊法蘭（WN）、帶頸平焊法蘭（SO）、闆式平焊法蘭（PL）、平焊環松套法蘭(PJ/RJ) 、對焊環松套法蘭（PJ/SE）、法蘭蓋（BL）等。

④ 法蘭密封面形式

法蘭密封面主要是防止管道中介質向外洩漏，密封面形式主要有平面（FF）、突面（RF）、凹凸面（MF）、榫槽面（TG）、環連接面（RJ）等幾種。

平面法蘭連接形式一般适用于PN40及以下的閥門，突面法蘭、凹凸面法蘭、榫槽面法蘭連接形式一般适用于PN160及以下的閥門，環連接面法蘭連接形式一般适用于PN420及以下的高壓閥門。閥門與管道連接采用凹凸面（MF）連接時，一般情況下閥門的端法蘭采用凹面形式。閥門與管道連接采用榫槽面（TG）連接時，一般情況下閥門的端法蘭采用槽面（G）形式。
