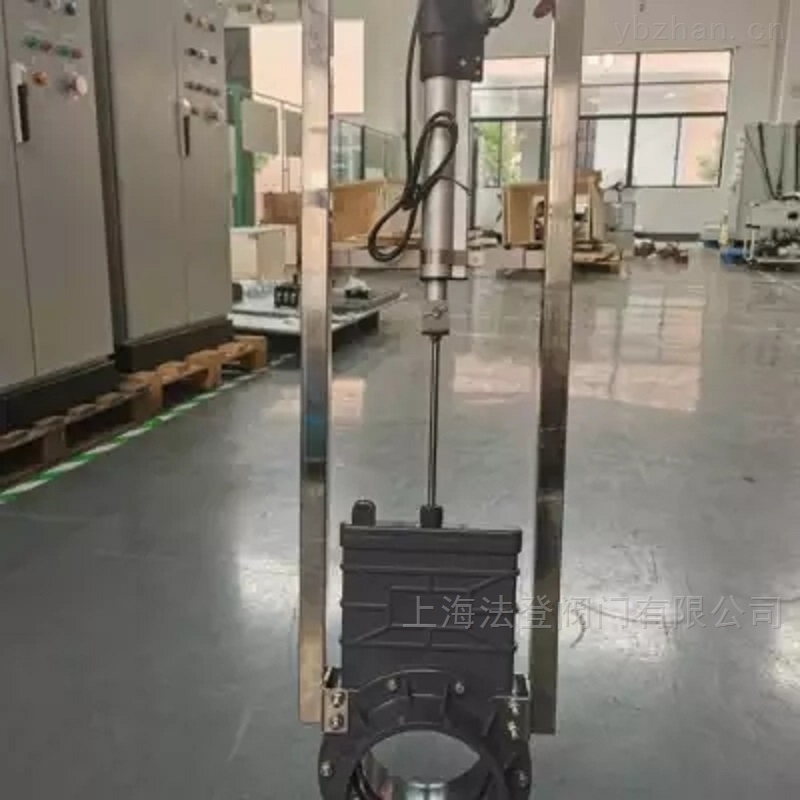

排渣閥怎麽選型 電動塑料刀閘閥圖片資料

排渣閥怎麽選型 電動塑料刀閘閥圖片資料 德國VATTEN

排渣閥怎麽選型 電動塑料刀閘閥圖片資料 德國VATTEN

刀型閘閥的各類執行器分别爲：氣動、電動、手動、液動、氣液聯動。

1.氣動：刀閘閥配套氣動裝置多爲直行程雙作用（單作用需定制），多用于要求快速切斷或開啓，及開關頻繁的場合。可根據現場特殊工況的要求，配以手輪，當電源出現故障時，可以通過手輪控制閥門的開啓及關閉。

2.電動：刀閘配套電動裝置均采用多回轉執行機構，電壓常規380V（220V需定制），電動裝置有手動，萬一供電間斷，可以手動操作開啓或關閉閥門，有效控制介質，防止事故發生。

3.鏈輪：刀閘閥配套鏈輪通常安裝于高空管道上使用，鏈條操作時應當使鏈條與鏈輪保持平行，切勿90°拉扯。

4.傘齒輪：刀閘閥配套傘齒輪驅動，使閥門開啓關閉更輕松靈活。

5.電液動：刀閘閥配套電動液動裝置，通過往複推位來控制閥門的開啓與關閉，可實現遠距離、高空及危險地點或程序控制。電壓常規爲：380V，可定制220V或660V電壓。

1、現有生産的：刀閘閥：全凸耳/半凸耳手動手輪、手動傘齒輪、氣動雙作用、氣動單作用、電動

穿透式閘闆閥：兩片式及兩段式，半凸耳手動手輪、手動傘齒輪、氣動雙作用、氣動單作用、電動

雙刀閘閥：氣動雙作用

方形刀閘閥：手動、氣動

漏鬥式閘闆閥

說明：以上全部爲明闆式，手動的可以按暗杆式和明杆式兩種方式來生産

2、暗闆式刀閘閥

1、明杆－暗杆：明杆式刀閘閥是指是閥門開啓過程中閥杆和閘闆一起上升或下降；暗杆刀閘閥是指閥門有開啓或關閉過程中閥杆隻轉動，不會上下升降

2、明闆－暗闆：明闆刀閘閥是指閘闆是開啓時有部分是露在閥體外面可以看到的；暗闆是指閘闆是放在閥體裏的，在外面是看不到閘闆的

刀閘閥的構成

閥體：灰鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼、鉻钼鋼、雙相鋼

閥闆：SS201、SS304、SS316，默認閥闆材質爲201。

密封材質：

軟密封：NBR、EPDM、PTFE、VITON、聚胺酯（PU）

硬密封：不鏽鋼、硬質合金鋼、工程陶瓷

閥杆：SS304、2Cr13（用于鑄鋼體）

支架形式：三角式，四柱式，鋼闆式，暗闆式

填料：PTFE，石墨

适用壓力：DN50~DN200  1.0Mpa

                 DN200~DN350  0.8Mpa

                 DN400~DN600  0.5-0.6Mpa

注：如遇需求美标150，隻是指法蘭标準爲美标150，壓力還是爲1.0Mpa。
